電力巡檢紅外熱成像測溫方案

詳細說明

一、行業背景

進入六月，廈門市用電高峰如期而至。進入炎炎夏日，高溫暑熱天氣來勢迅猛。當人們?cè)诳照{(diào)房中享受清涼的時候，電網也正在經歷著持續高負荷的“烤驗”，電網設備安全運行、可靠供電及優質服務面臨嚴峻挑戰。

電網系統面臨的負荷繼續攀升，對配電設備的巡查、控制、檢測工作量也隨著增加，隨之而來的是人力需求的加大。為更好的解決夏季電網系統中存在的問題，在智能化市場趨勢下，紅外熱成像測溫儀應勢而生。該產品可以進行儀表數據的讀取，對配電設備和設備接頭進行紅外測溫，提前發現隱患，從根本上改變?cè)缙谌斯ぱ矙z運行設備的故障診斷方式，提高設備的可靠性與有效性，提高用戶運行經濟效益，降低維修成本都有很大的意義。

二、方案需求

對輸電線路進行定期巡視檢查，隨時掌握和了解輸電線路的運行情況以及線路周圍環境，是用戶工程人員一項繁重的日常工作。人工巡檢是一種傳統的巡檢方式，也是目前用電設備及輸電線路巡檢的主要方式。由于部分輸電線路隱藏在橋架內或者電纜溝內，無法直接反饋出輸電線路的運行情況。

使用紅外熱像儀等巡檢設備對輸電線路進行巡視檢查的全新巡檢技術，具有迅速快捷、工作效率高、不受地域影響、巡檢質量高、安全性高等優點。設備本體巡檢效率和質量顯著提高，并且極大降低了勞動強度，提升了巡檢效率，確保了對電力設備狀態的運行維護能力。因此，紅外熱成像儀的應用是線路巡檢智能化發展的有效解決方案。

三、技術應用

3.1 設計原理

自然界中一切溫度高于絕對零度的物體無論在什么環境下都在不斷地敷設著紅外線，這種現象我們稱為紅外熱輻射。紅外線具有兩個重要的特性：（1）物體的熱輻射能量的大小。（2）大氣、煙云等會吸收可見光和近紅外線，但對3-5微米和8-14微米的熱紅外線卻是透明的，這兩個波段被成為熱紅外線的“大氣窗口”。利用紅外線的這兩個中套特性，紅外熱像儀可以在完全無光的情況下清晰地觀察到所需監控的目標，所以紅外熱成像技術能真正做到24小時全天候監控。

紅外熱成像儀就是利用紅外探測器、光學成像物鏡接收被測目標的熱紅外輻射信號，探測儀器通過測量目標本身和背景間的紅外輻射差（溫度差）得到不同熱紅外線形成的紅外熱圖像。紅外熱圖像是表面溫度分布圖像，因此紅外熱像儀能在完全無光、距離較遠等情況下對物體成像，它不僅可在黑暗中觀測，而且可以在濃厚的煙幕、云霧、雨雪等惡劣氣候條件下探測到目標。

3.2 系統應用

電力部門的重要設備都與溫度密切相關，除正常的專用發電、變電設備外，如變壓器、開關、刀閘以及輔助性設備，這些設備一旦發生事故，不僅經濟上損失巨大的，也容易造成人員的傷害。因此利用紅外熱成像技術對設備進行檢測，了解和掌握設備使用過程的狀態，對于及早發現問題查明原因，保證安全的生產運營，延長設備的使用壽命有著重要的意義。

電力、電訊設備過熱故障預知檢測，在電力系統和設備維修檢查中，紅外線熱像儀證明是節約資金的診斷和預防工具。測量電器設備，非接觸紅外線熱像儀可以從安全的距離測量一個物體的表面溫度，使其成為電器設備維修操作中不可缺少的工具，以下為需要采用紅外熱像儀進行檢查的部分設施：

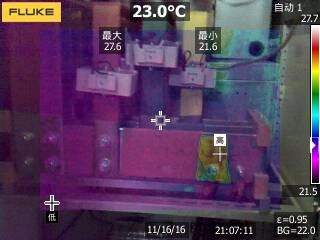

a. 電氣裝置：可發現接頭松動和接觸不良、不平衡負荷、過載、過熱等隱患。這些隱患可能造成產生電弧、短路、燒毀、起火。

b. 變壓器：可以發現的隱患有接頭松動、套管過熱、接觸不良（抽頭變換器）、過載、三相負載不平衡、冷卻管堵塞不暢。空冷器件的繞組可直接用紅外熱像儀測量以查驗過高的溫度，任何熱點都表明變壓器繞組的損壞。其隱患為產生電弧、短路、燒毀、起火。

c. 電動機、發電機：可以發現的隱患是軸承溫度過高、不平衡負載、繞組短路或開路、碳刷，滑環和集流環發熱，過載過熱，冷卻管路堵塞。其影響為有問題的軸承可以引起鐵芯或繞組線圈的損壞，有毛病的碳刷可以損壞滑環和集流環，進而損壞繞組線圈。檢查發熱點，在出現的問題導致設備故障之前定期維修或者更換。電動機線圈絕緣層通過測量電動機線圈絕緣層的溫度，延長它的壽命。還可能引起驅動目標的損壞。為了保持電動機的壽命期，檢查供電連接線和電路斷路器（或者保險絲）溫度是否一致。

d. 連接器：電連接部位會逐漸放松連接器，由于反復的加熱（膨脹）和冷卻（收縮）產生熱量、或者表面臟物、碳沉積和腐蝕。非接觸紅外熱像儀可以迅速確定表面有嚴重問題的溫升。

e. 各相之間的測量：檢查各電力設備的電線和連接器各相之間的溫度是否相同。

f. 不間斷電源：確定UPS輸出濾波器上連接線的發熱點。一個溫度低的點表明可能直流濾波線路是開路。備用電池：檢查低壓電池以確保連接正確，與電池接頭接觸不良可能會加熱到足以燒毀電池芯棒。

3.3 應用優點

① 紅外熱成像技術是一種被動式的非接觸的檢測與識別在進行設備狀態診斷時具有遠距離、不接觸、不取樣、不觸體，又具有準確、快速、直觀等特點，實時地在線監測和診斷電氣設備大多數故障。從而使紅外熱成像儀的操作者更安全。

②紅外熱成像技術不受電磁干擾，能遠距離精確跟蹤熱目標紅外熱成像技術利用的是熱紅外線，因而不受電磁干擾，在變電所應用更突出其優點。

③ 紅外熱成像技術能真正做到24h全天候監控紅外輻射是自然界中存在最為廣泛的輻射，而大氣、煙云等可吸收可見光和近紅外線，但是對3—51xm和8—14txm的紅外線卻是透明的，這兩個波段被稱為紅外線的“大氣窗口” 。因此，利用這兩個窗口，可以在完全無光的夜晚，或是在雨、雪等煙云密布的惡劣環境，清晰地觀察到監控的目標。

④紅外熱成像技術的探測能力強，作用距離遠。紅外熱成像儀探測器焦距為500px一無窮遠，適用于非接觸大面積的遙測。并且溫度分辨率高達0．1—0．02℃，測溫范圍一5O～2000 ℃，應用領域?qū)?，測溫精度高。

⑤紅外熱成像技術能直觀地顯示物體表面的溫度場。不受強光影響紅外熱成像儀可以同時測量物體表面各點溫度的高低，直觀地顯示物體表面的溫度場，并以圖像形式顯示出來。同時紅外熱成像儀是探測目標物體的紅外熱輻射能量的大小，不會出現光暈或關閉，因此不受強光影響。
