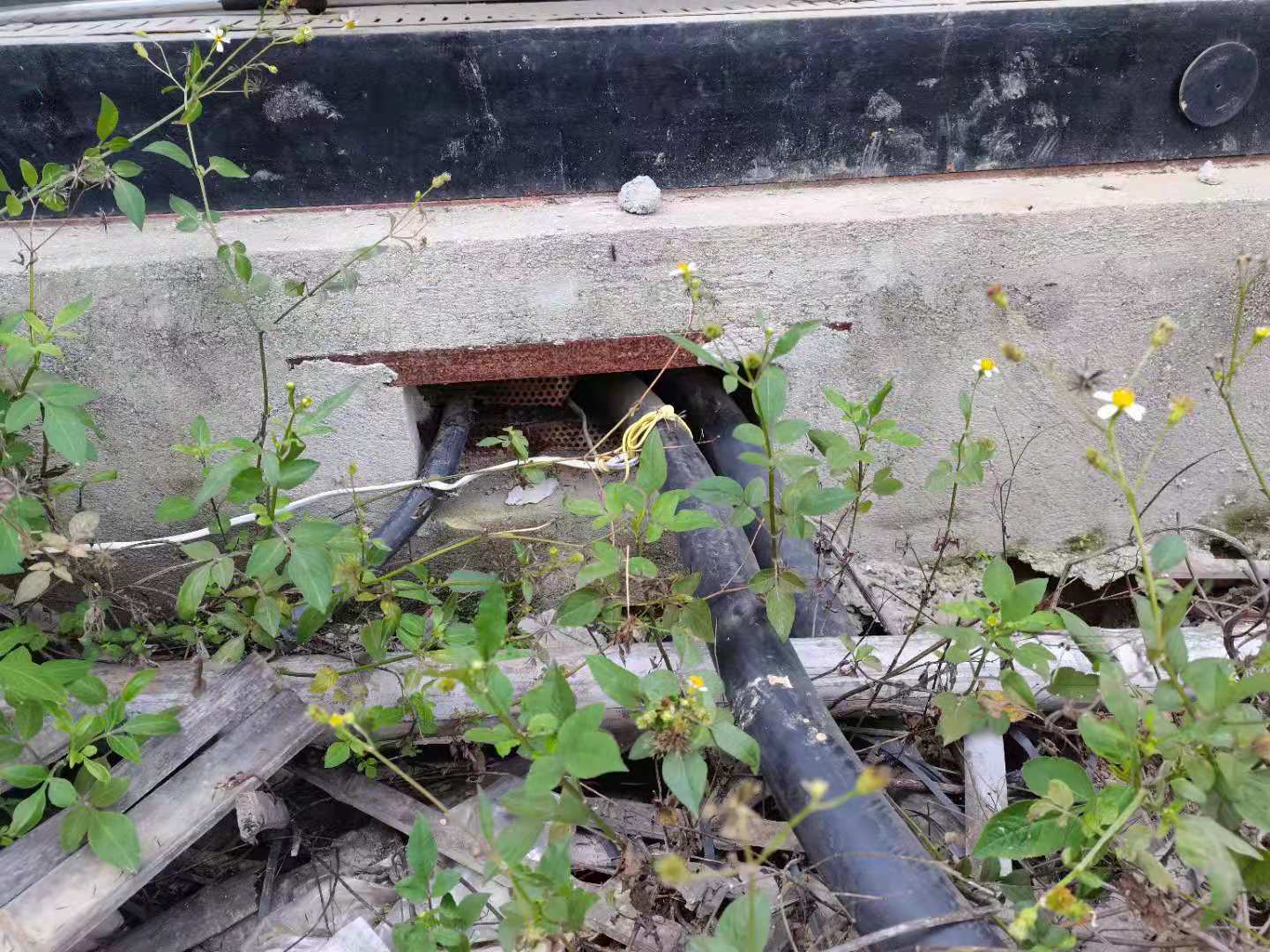

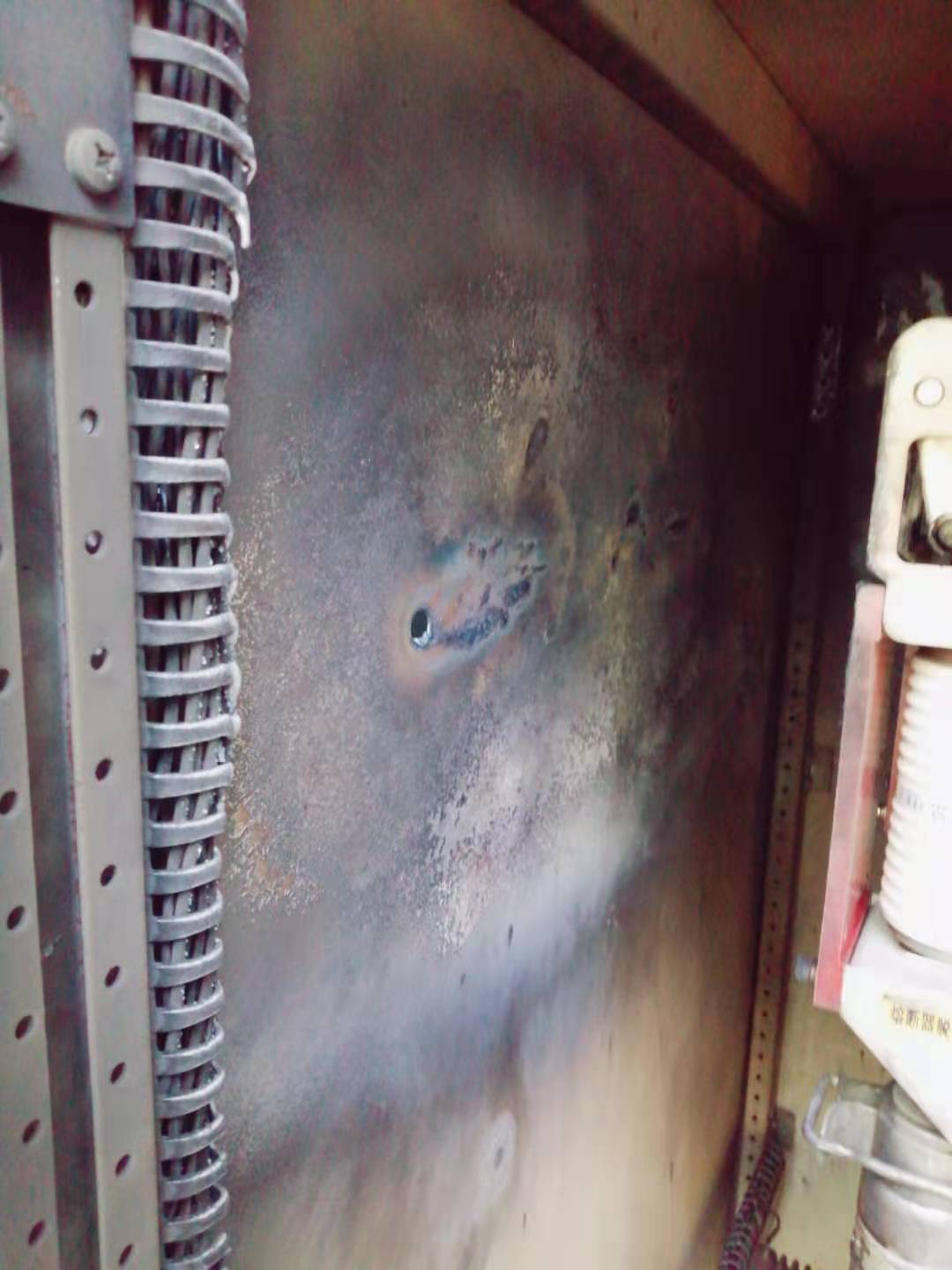

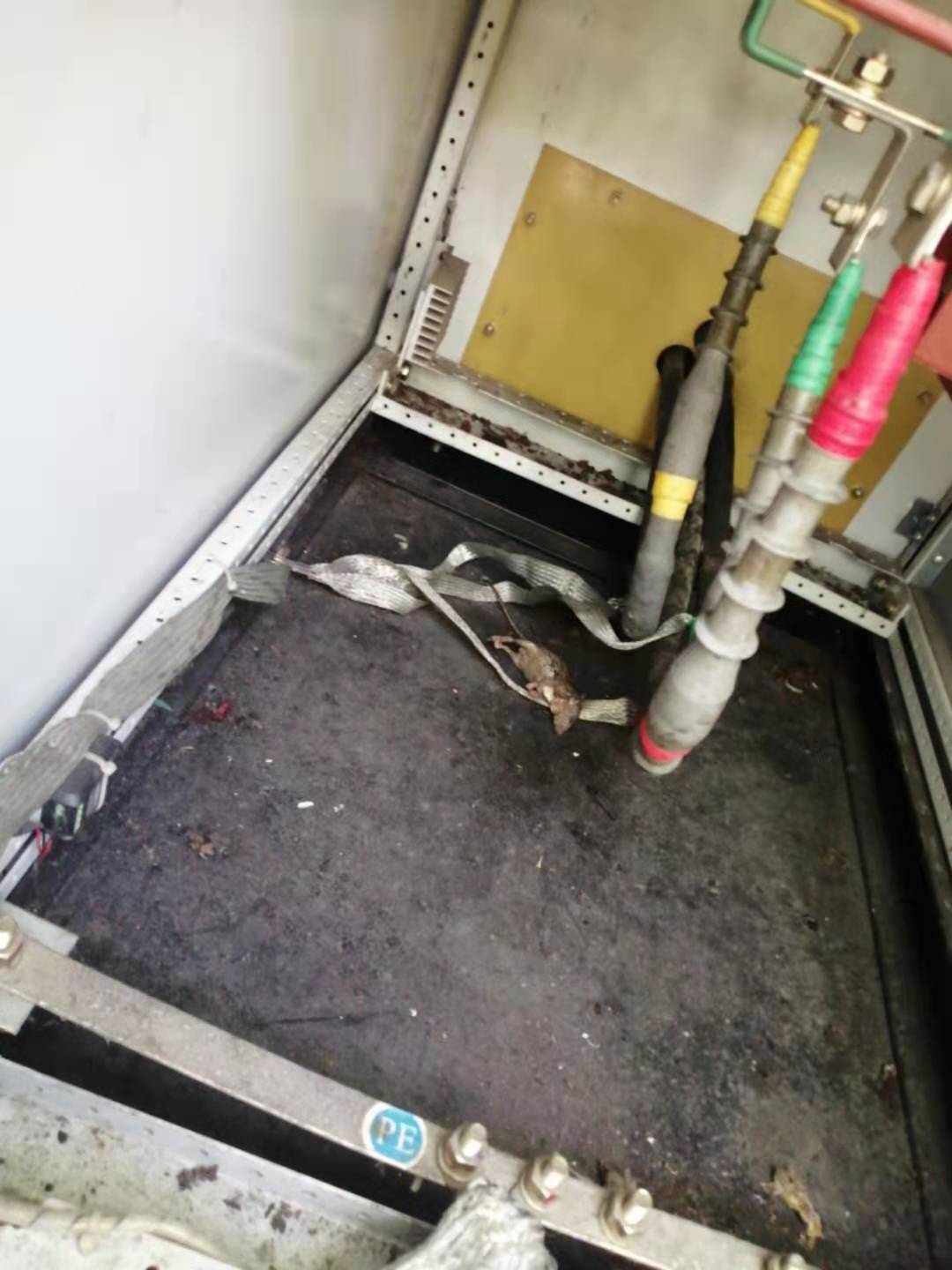

2021年6月12日晚，翔安市政XX路燈箱變因一只老鼠爬入10kV配電柜內，造成三相相間短路，導致外線高壓開關跳閘，致使整個片區的斷電，嚴重影響市民日常是橫禍，有一定的民生安全隱患。因該項目為廈門壹電電力服務有限公司長期服務的對象，在接到用戶的搶修需求后，我司工程師第一時間趕到現場，為用戶提供搶修服務，并分析原因。在現場打開10kV設備柜時，工程師發現一只老鼠已經被電死了，而且現場出現短路爆炸現象，經查驗，該老鼠是通過箱變基座外線電纜孔洞順著低壓饋線回路電纜孔爬入該設備，并進入10kV開關柜負荷開關的上端，最終用身體形成導體，造成該設備相間短路，造成外線跳閘，經現場技術人員的整改及預防性試驗后，排除隱患及孔洞封堵完，匯報供電局驗收并及時送電。故配電設備的孔洞封堵及IP等級對設備的安全運行也存在著重要危害隱患。本期咱們來探討一下配電設備的IP防護等級的標準及處置管理辦法。
一、IP防護等級定義
配電箱的IP防護等級依據是GB/T4942.2-93《低壓電器外殼防護等級》，根據不同的配電箱應用技術要求，選擇不同的IP防護等級配電箱，避免因配電箱使用不夠安全的缺點，配電箱的IP防護等級要先知道什么是IP（防護等級）？
IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。將電器依其防塵防濕氣之特性加以分級。這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。IP防護等級是由兩個數字所組成，第1個數字表示電氣設備離塵、防止外物侵入的等級，第2個數字表示電氣設備防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高
兩個標示數字所表示的防護等級如表一及表二所示：
表一：第一個特性號碼（數字）指對固態異物的防護等級：
數字 | 防護范圍 | 說明 |
0 | 無防護 | 對外界的人或物無特殊的防護 |
1 | 防止直徑大于50mm的固體外物侵入 | 防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸(直徑大于50mm)的外物侵入 |
2 | 防止直徑大于12mm的固體外物侵入 | 防止人的手指接觸到電器內部的零件，防止中等尺寸(直徑大于12.5mm)的外物侵入 |
3 | 防止大于直徑2.5mm的固體外物侵入 | 防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件 |
4 | 防止大于直徑1.0mm的固體外物侵入 | 防止直徑或厚度大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件 |
5 | 防止外物及灰塵 | 完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作 |
6 | 防止外物及灰塵 | 完全防止外物及灰塵侵入 |
表二：第二個特性號碼（數字）指防水的防護等級：
數字 | 防護范圍 | 說明 |
0 | 無防護 | 對水或濕氣無特殊的防護 |
1 | 防止水滴侵入 | 垂直落下的水滴（如凝結水）不會對電器造成損壞 |
2 | 傾斜15度時，仍可防止水滴侵入 | 當電器由垂直傾斜至15度時，滴水不會對電器造成損壞 |
3 | 防止噴灑的水侵入 | 防雨或防止與垂直的夾角小于60度的方向所噴灑的水侵入電器而造成損壞 |
4 | 防止飛濺的水侵入 | 防止各個方向飛濺而來的水侵入電器而造成損壞 |
5 | 防止噴射的水侵入 | 防止來自各個方向飛由噴嘴射出的水侵入電器而造成損壞 |
二、各種配電設備的防護等級要求
IP等級是針對電氣設備外殼對異物侵入的防護等級，那么不同的電氣設備就有不同的防護等級需求，常見配電設備IP防護等級如下：
1.10kV中置柜外殼防護等級為IP4X，隔離間、斷路器室門打開時，IP等級為IP2X；
2.10kV環網柜外殼防護等級為IP2X；
3.0.4kV開關柜外殼防護等級為IP30；
4. 室外箱變外殼防護等級為IP33；
……
三、IP防護等級不達標的處置辦法

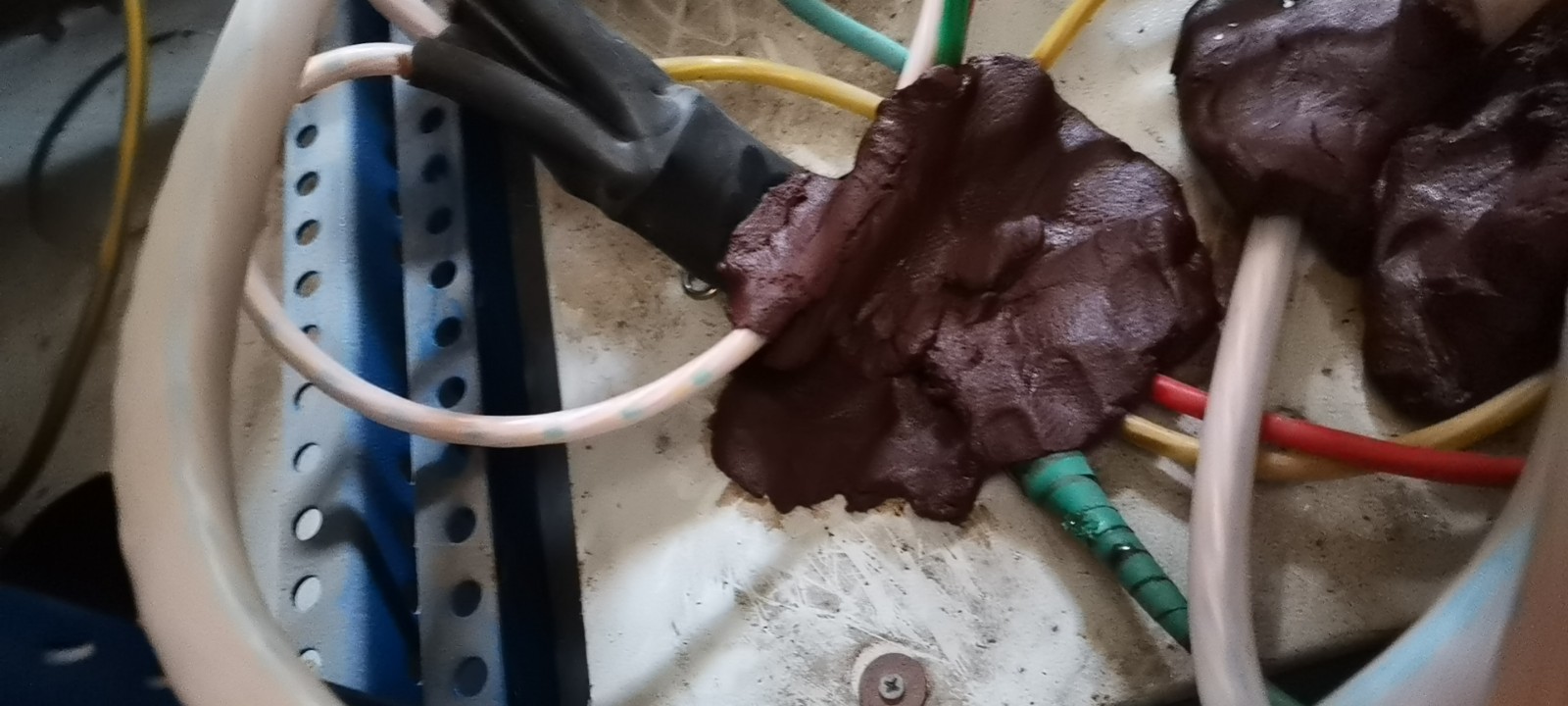

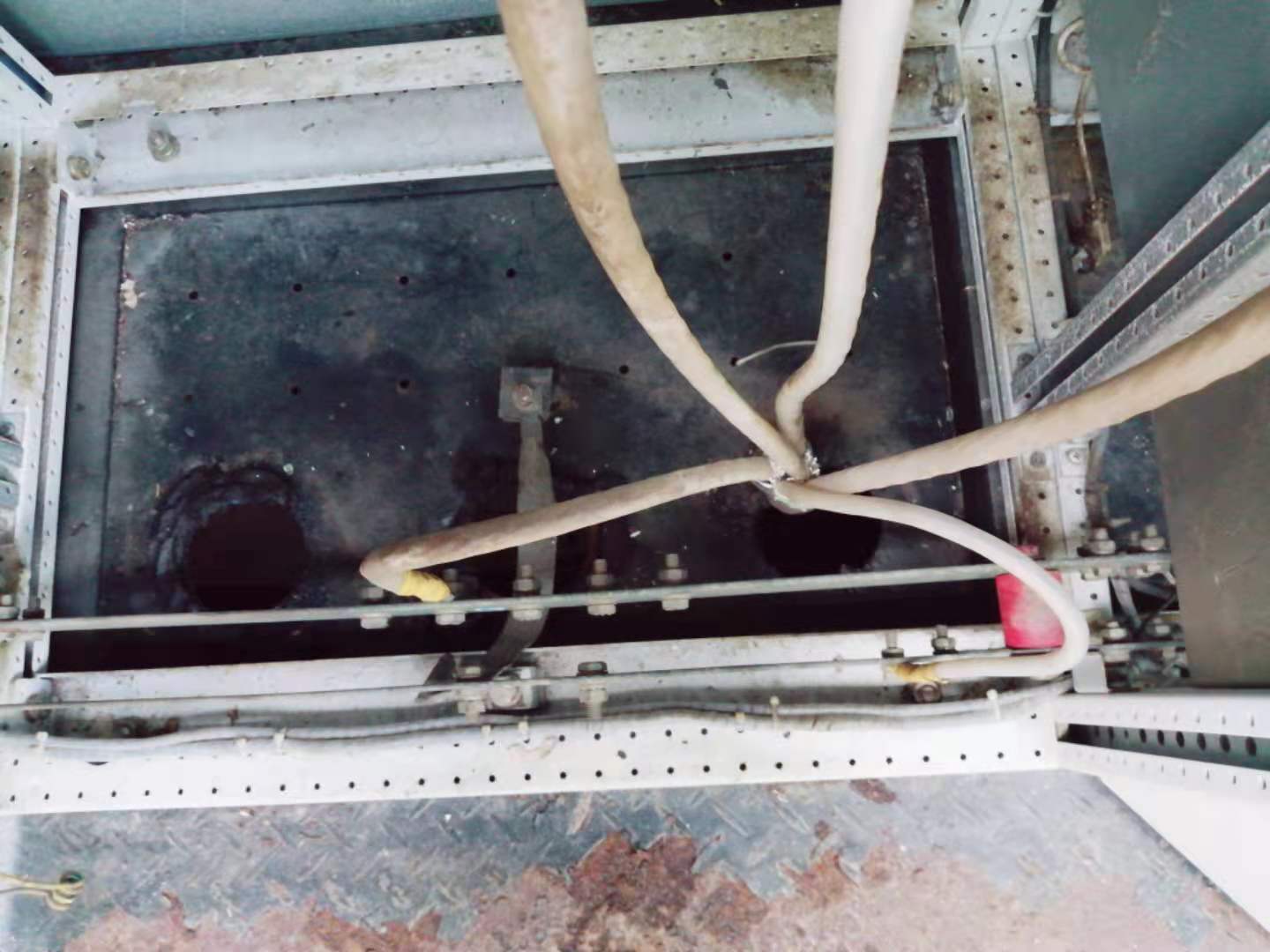

在現場安裝，底板無密封時，就需采取必要的封堵措施，如防爆堵泥等，封堵如下圖：

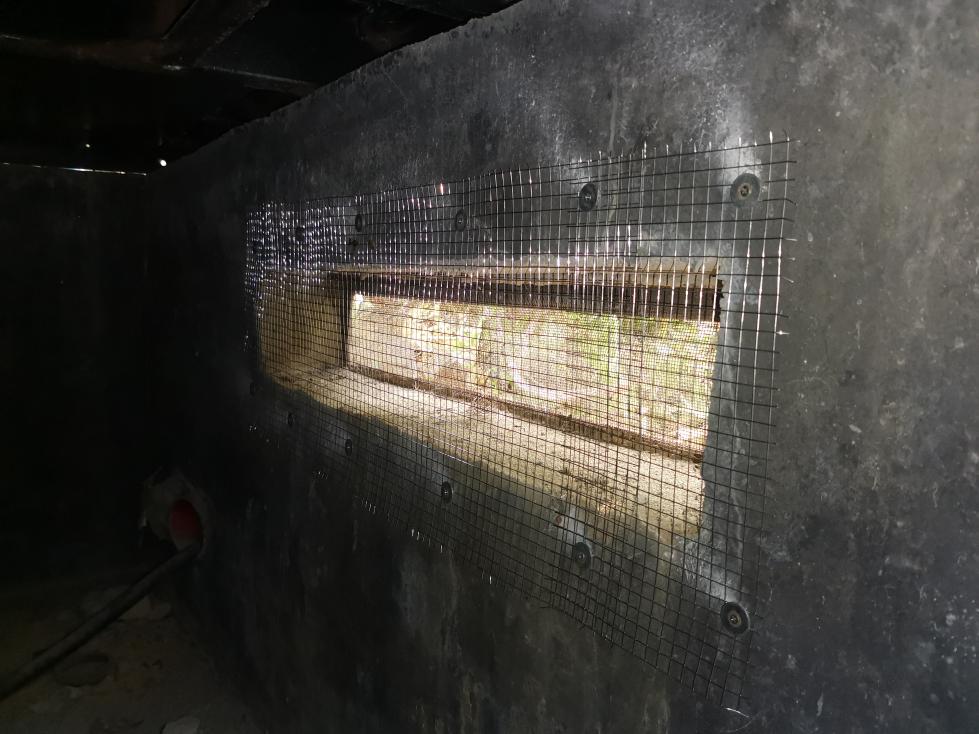

室外配電設備或配電室如有窗戶、電纜孔洞或通風孔洞，則需增加絕緣板、擋鼠板或防鼠網等裝置，以保證老鼠等其他小動物不會爬入配電室設備，封堵如下：
翔安市政路燈變項目，經2020年7月份交由廈門壹電電力服務有限公司維保，在公司技術人員嚴格執行設備預防性試驗標準及配電設備維護標準下，60多臺箱變至今未發生過類似事故，故配電預防性試驗及日常維保，排除安全隱患等工作，對配電設備安全運行是具有指導性意義的。
綜上所述：當配電設備出現IP防護等級不達標時，應及時整改，確保配電設備使用的安全性。
